電磁閥接線圖

您現在所在的位置:首頁 > 新聞中心 > 公司新聞 >
電磁閥接線圖
發布時間: 2011/11/10 點擊:

電磁閥接線方式較為簡單,一般電磁閥的電源線有地線、和正極及負極組成的三根線,如果是交流電,接線的正負極則可以不必考慮,如果是直流電,就需要注意正負極,并且要注意電壓要相同,具體的電磁閥接線圖如下:

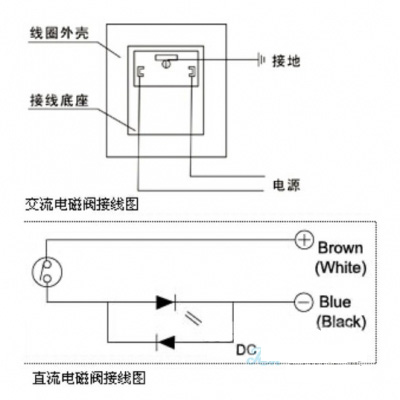

電磁閥接線圖

一、電磁閥接線方式及使用要求:

1、先要檢查電磁閥是否與選型參數一致,比如電源電壓、介質壓力、壓差等,尤其是電源,如果搞錯,就容易燒壞線圈、電源電壓應滿足額定電壓電壓波動范圍:交流+10%~-15%,直流+10%~-10%,平時線圈組件不宜拆開。

2、常用電磁閥線圈分為三種形式(即:插頭式、引線式、接線座式)

插頭式:插頭式電磁閥接線方式,頂部一個端子為地線,左右兩個端子為電源線、不分正負。

引線式:引線式電磁閥接線,通常有兩根或三根引線,一般不分正負級,兩根引線直接接電源即可,三根引線的一般黃色的一根引線是接地線,其余兩根引線接電源。

接線座式:接線座式有三個接線端子,并排端子為電源接線,一個獨立端子為接地線。

3、需要注意的是,電磁閥安裝接線時,引線不可接得過長,控制在五米以內。尤其是直流電壓的引線過長,電流損耗過大,會造成電磁閥無法正常使用,防爆電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行,非電氣人員不得拆卸電磁閥電氣元件。

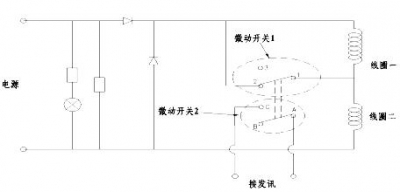

二、兩線帶信號反饋電磁閥接線圖如下:

帶信號反饋電磁閥接線圖

電磁鐵通電后,鐵芯吸動,接通微動開關2的A腳和C腳,接發訊線短路,發出電磁閥開啟信號。斷電后鐵芯依靠閥體復位裝置返回,接發訊線斷路,發出電磁閥關閉信號。

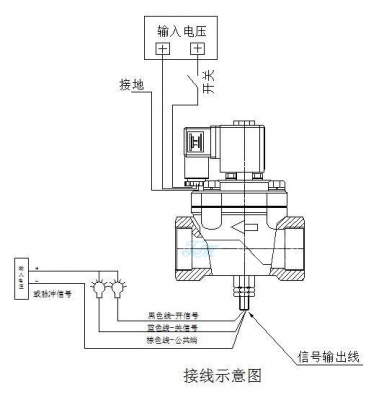

三、三線帶信號反饋電磁閥接線圖如下:(即:公共線、開線、關線)

帶信號反饋電磁閥接線圖

當閥打開時,信號公共線和開信號線接通。

當閥關閉時,信號公共線和關信號線接通。
